聚诚合创 20KM HDMI 光端机支持本地环出和IR回控【JC-EF305H】
20KM HDMI 光端机支持本地环出和IR回控
型号：JC-EF305H
一、主要特点
- 铝制外壳，体积小，轻薄设计，抗干扰能力强；壁挂式设计适用于多种场景
- 使用单模单纤可传输20KM
- 视频分辨率最高达1920*1080@60Hz
- 发送端支持HDMI本地环出
- 通过光交换机支持1对多接收器传输
- 支持红外(38 Khz)信号传回控制
- HDMI 1.3和HDCP 1.2标准
- 基于IP的HDMI转光纤的实时视频/音频传输
- 高兼容性，可自动匹配信号源和显示设备
- 内置自动调节系统，使图像平滑、清晰、稳定
- 内置ESD静电保护电路，安装简单，即插即用
二、产品优势
三、规格参数
|
规格名称 |
详细参数 |
|
|
视频 |
支持协议 |
HDMI 1.3; HDCP 1.2 |
|
HDMI像素带宽 |
165MHz，全数字 |
|
|
HDMI接口带宽 |
总带宽6.75Gbps |
|
|
最大支持分辨率 |
1920X1080@60Hz 及向下兼容 |
|
|
视频接口 |
HDMI-A 接口 |
|
|
HDMI接口阻抗 |
100Ω |
|
|
建议HDMI线使用长度 |
小于5米，在1920X1080@60Hz时 |
|
|
红外 |
红外接口 |
标注3.5MM音频接口 |
|
红外频率 |
标配38KHz（可升级选20-60KHz） |
|
|
信号类型 |
数字信号 |
|
|
红外传输方向 |
反向传输 |
|
|
光纤 |
光纤接口 |
FC 接口 |
|
光纤类型 |
单模 |
|
|
波长 |
TX 1310/RX 1550nm |
|
|
接口带宽 |
155Mbps |
|
|
建议最大传输距离 |
单模光纤：20km |
|
|
其他 |
电源 |
电源适配器：DC 5V |
|
最大功耗 |
MAX 5W |
|
|
工作温度 |
-5℃ ~ +70℃ |
|
|
工作湿度 |
5% ~ 90% |
|
|
主机尺寸 |
100*97.5*18.6mm |
|
|
保修期 |
1年免费保修 |
|

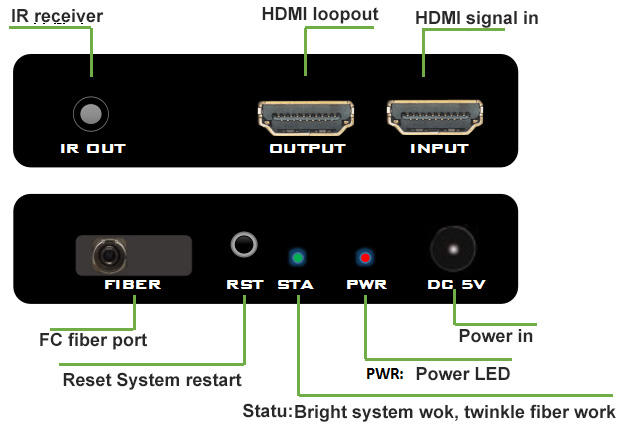

四、接口细节
发送端：
接收端：
五、应用示意图
